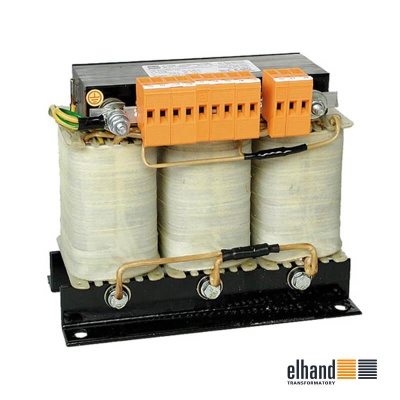

Trójfazowe Transformatory Oddzielające ET3S ** - moc od 0,05 kVA do 10 kVA

Transformatory oddzielające przeznaczone są do zasilania obwodów oświetlenia, sterowania itp.
W wykonaniu standardowym transformatory przystosowane są do mocowania przy pomocy kątowników mocujących. Zaciski prądowe mogą być umieszczone tylko po jednej lub po obu stronach transformatora. Na życzenie transformatory mogą być zamontowane w obudowach o stopniu ochrony IP 23, IP 44 bądź IP 54.

Pobierz kartę katalogową

Informacje szczegółowe:

Wykonanie
Transformatory oddzielajace ogólnego stosowania wykonane zgodnie
 wymaganiami norm: EN/IEC 61558-2-1, EN/IEC 60726
Klasa izolacji
B(130oC) - standardowo do 5 kVA; F(155oC) - standardowo powyżej 5 kVA
Klasa klimatyczna/środowiskowa
C1/E0 - wykonanie lądowe; C2/E1 - wykonanie morskie i górnicze
Temperatura otoczenia 40oC - wykonanie lądowe; 45oC - wykonanie morskie i górnicze
Stopień ochrony IP 00
Klasa ochronności I
Częstotliwość 50/60 Hz
Grupa połączeń Dyn5 - standardowo
Napięcia pierwotne do 1000 V
Napięcia wtórne do 1000 V
Zaciski prądowe zaciski prądowe o przekroju nominalnym od 4 mm2 do 150 mm2 lub szyny miedziane
Mocowanie przy pomocy kątowników



Szkic techniczny


Wykonanie A dla mocy do 6,3 kVA
Wykonanie A dla mocy do 6,3 kVA
Wykonanie B dla mocy powyżej 6,3 kVA
Wykonanie B dla mocy powyżej 6,3 kVA

Tabela wymiarów


Parametry techniczne transformatorów bezpieczeństwa typu ET3S **

Typ transformatora Moc
[kVA]
L
[mm]
B
[mm]
H
[mm]
d
[mm]
e
[mm]
f
[mm]
Masa
[kg]
Wyk.
ET3S_* - 0,05 0,05  100 60  122 81  41  5 x 8  1,4 A
ET3S_* - 0,15 0,15  125  71  140  100  55  5 x 8  2,6 A
ET3S_* - 0,3 0,3  155  91  156  130  71  8 x 12  5,1 A
ET3S_* - 0,5 0,5  195  102  185  173  82  8 x 11  7,5 A
ET3S_* - 0,63 0,63  195  112  185  173  92   8 x 11  9,5 A
ET3S_* - 0,8 0,8  195  112  185  173  92   8 x 11  10,5 A
ET3S_* - 1,0 1,0  210  105  200  173 85   8 x 11  12 A
ET3S_* - 1,5 1,5  240  131  226  198 105  11 x 15  16 A
ET3S_* - 2,0 2,0  240  146  226  198 120  11 x 15  22 A
ET3S_* - 2,5 2,5  261  140  239  198 114  11 x 15  26 A
ET3S_* - 3,0 3,0  300  152  274  240 122  11 x 15  30 A
ET3S_* - 4,0 4,0  300  165  274  240 135  11 x 15  38 A
ET3S_* - 5,0 5,0  300  192  274  240 160  11 x 15  49 A
ET3S_* - 6,3 6,3  360  230  365  310 125  11 x 15  47 A
ET3S_* - 7,5 7,5  360  237  365  310  132  11 x 15  54 B
ET3S_* - 8,0 8,0  360  247  365  310  142  11 x 15  60 B
ET3S_* - 10,0 10,0  360  270  365  310  162  11 x 15  71 B

*) - dla transformatorów w wykonaniu klimatyczno/środowiskowym C2/E1 (wykonanie morskie W/3 lub tropikalne T/3) należy dodać w oznaczeniu literę "M" lub "G" w zależności od przeznaczenia
**) - tabelę przygotowano w oparciu o dokumentację transformatorów o przekładni 400//400 pracujących w warunkach normalnych. Dla innych warunków i danych wartości te mogą ulec zmianie

Uwagi:

Producent zastrzega sobie prawo wprowadzania zmian wynikających z ciągłego rozwoju oferowanych wyrobów.

Możliwe jest wykonanie transformatora w innej wersji i o innej mocy niż podano w tabeli po wcześniejszym uzgodnieniu.

Obudowa przenośna IP 23 dla urządzeń jednofazowych

przenośna IP 23

Obudowa leżąca IP 23 dla urządzeń trójfazowych

leżąca IP 23

Obudowa naścienna IP 23 dla urządzeń trójfazowych

naścienna IP 23

Obudowa stojąca IP 23 dla urządzeń trójfazowych

stojąca IP 23

Obudowa stojąca IP 44 dla urządzeń trójfazowych

stojąca IP 44

Obudowa stojąca IP 54 dla urządzeń trójfazowych

stojąca IP 54
