Przykładowe realizacje

Klient:
ONDE to jeden z liderów rynku OZE w Polsce, działający jako generalny wykonawca i developer wielkoskalowych farm wiatrowych i fotowoltaicznych. Spółka kompleksowo realizuje projekty – od koncepcji, przez budowę, po serwis. ONDE zrealizowała ponad 400 farm wiatrowych i fotowoltaicznych o łącznej mocy niemal 5 GW, aktywnie wspierając transformację energetyczną kraju. Jej portfel projektów developerskich OZE przekracza 1,3 GW.

Wyzwanie:
ONDE potrzebowało dławika kompensacyjnego w obudowie zewnętrznej, przystosowanego do pracy w warunkach terenowych na farmie fotowoltaicznej. Dławiki kompensacyjne, ze względu na cykliczny charakter pracy instalacji, są szczególnie narażone na trudne warunki atmosferyczne. Nie pracują one w sposób ciągły – są załączane głównie wtedy, gdy nie ma nasłonecznienia, co zwiększa ryzyko kondensacji pary wodnej wewnątrz obudowy.

Konstrukcja obudowy musiała jednocześnie zapewniać skuteczne odprowadzanie ciepła oraz chronić uzwojenia dławika przed wpływem opadów atmosferycznych, takich jak deszcz i śnieg.

Rozwiązanie:
Dla ONDE dostarczyliśmy dwa dławiki kompensacyjne ED3K 545 kVar oraz 345 kVar. Aby zapewnić bezawaryjną pracę w wymagającym środowisku, zamknęliśmy je w wytrzymałej obudowie ELHAND IP34, wyposażonej w:

• Kratki wentylacyjne z ochroną przed wodą – minimalizują dostęp wilgoci i deszczu.
• Siatkę przeciwko gryzoniom – zapobiegającą przedostawaniu się gryzoni do wnętrza.
• Grzałkę antykondensacyjną – eliminującą ryzyko zawilgocenia i korozji.
• Ucha transportowe – ułatwiające transport i montaż.

Efekty:

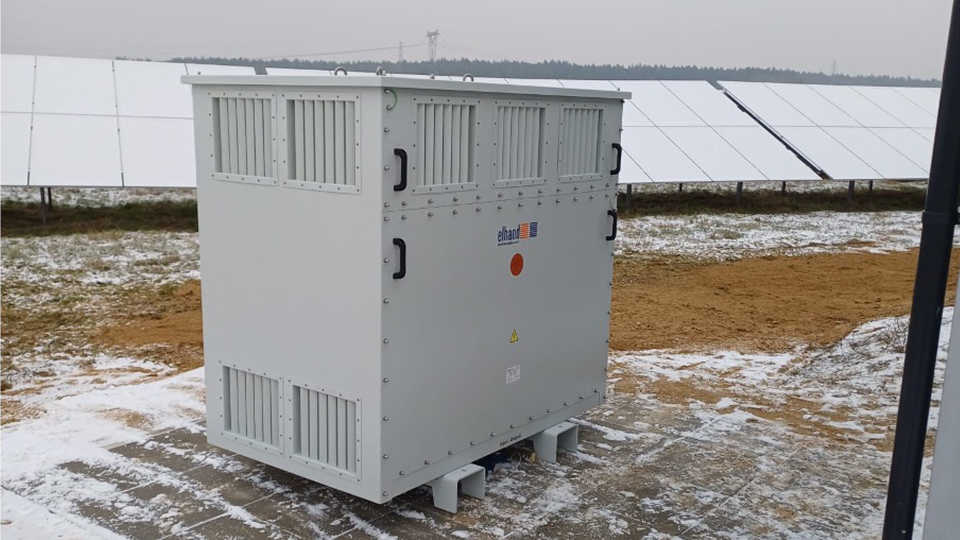

Dławiki kompensacyjne w obudowie zewnętrznej Elhand IP34 pozwoliły ONDE znacząco poprawić efektywność pracy farmy fotowoltaicznej.

• Równoważenie mocy biernej – dostarczona moc bierna indukcyjna kompensuje nadmiar mocy biernej pojemnościowej, stabilizując napięcie.
• Stabilne napięcie – poprawiona jakość energii dla bezpieczniejszej i wydajniejszej pracy instalacji.
• Niższe straty energii – lepsza kompensacja mocy biernej oznacza większą efektywność systemu PV.
• Bezawaryjna praca w trudnych warunkach – dzięki odpornej na czynniki zewnętrzne obudowie IP34.
• Szybki montaż - bez konieczności prac budowlanych

Pobierz PDF

Klient:
Instytut Energetyki – Państwowy Instytut Badawczy, Oddział Gdańsk to czołowa jednostka badawcza zajmująca się analizą i wdrażaniem innowacyjnych rozwiązań w dziedzinie automatyki dla sektora elektroenergetycznego. Instytut Energetyki aktywnie działa na polu wytwarzania energii elektrycznej zarówno ze źródeł konwencjonalnych, jak i odnawialnych (OZE), a także w obszarze magazynowania, przesyłu, dystrybucji i efektywnego wykorzystania energii. Spośród pięciu oddziałów Instytutu, gdański oddział wyróżnia się jako największa i najważniejsza placówka terenowa, odgrywająca kluczową rolę w realizacji strategicznych projektów.

Wyzwanie:
Cukrownia, będąca finalnym inwestorem potrzebowała niezawodnego i nowoczesnego układu wzbudzenia generatora synchronicznego. Turbozespół ma pełnić ważną rolę w kompensacji mocy biernej oraz w zapewnieniu awaryjnego zasilania w przypadku utraty dostępu do sieci SN.

Największym wyzwaniem była terminowość dostarczenia transformatorów przed rozpoczęciem tzw. kampanii cukrowniczej, trwającej od jesieni do połowy zimy, kiedy każda awaria mogłaby doprowadzić do przerwania ciągłości procesów produkcyjnych. System wzbudzenia musiał być odporny na przeciążenia i zapewniać stabilną pracę maszyn synchronicznych.

Rozwiązanie:
Elhand dostarczył dwa zaawansowane transformatory do obwodu wzbudzenia generatora synchronicznego, będącego częścią modernizacji prowadzonej przez Instytut Energetyki, Oddział Gdańsk. Transformatory Elhand zostały zaprojektowane z myślą o:

• Wysokiej niezawodności – kluczowej dla pracy zakładu.
• Optymalnych parametrach pracy – zapewniających stabilność zarówno w stanach statycznych, jak i dynamicznych.
• Odporności na wyższe harmoniczne – występujące w obwodzie, co eliminuje ryzyko przepięć, przegrzania oraz niestabilności systemu.

Regulatory napięcia zastosowane w generatorach wyróżniają się doskonałymi właściwościami regulacyjnymi i precyzją dopasowania parametrów napięcia, co zwiększa efektywność i bezpieczeństwo całego układu.

Efekty:
Dostarczone przez Elhand transformatory wzbudzenia:

• Pracują bezawaryjnie w układzie z automatycznym regulatorem napięcia, dopasowując napięcie do wymagań energoelektroniki.
• Zostały zoptymalizowane pod kątem odporności na wyższe harmoniczne prądu, co pozwala uniknąć problemów takich jak przepięcia i przegrzania.
• Zapewniają stabilność i niezawodność, kluczowe dla ciągłości procesów produkcyjnych podczas kampanii cukrowniczej.

Efekty współpracy potwierdzają skuteczność technologii Elhand w wymagających aplikacjach przemysłowych.

Pobierz PDF

Klient:
ZPUE S.A. to uznany lider w branży energetycznej i przemysłowej, który od 35 lat specjalizuje się w tworzeniu zaawansowanych rozwiązań dla elektroenergetyki jak kontenerowe stacje transformatorowe, słupowe stacje transformatorowe, rozdzielnice SN i nN, magazyny energii oraz stacje szybkiego ładowania pojazdów elektrycznych.

Wyzwanie:
W celu zachowania niezależności zasilania od sieci dystrybucyjnej jak i zwiększenia efektywności wykorzystania energii produkowanej przez elektrownię fotowoltaiczną 1,3 MWp, Klient zdecydował się na budowę magazynu energii o mocy 1 MW i pojemności 4,3 MWh.

Zadaniem magazynu energii jest zmagazynowanie nadmiaru energii elektrycznej wyprodukowanej w słoneczne dni i rozładowywanie jej w okresach zwiększonego zapotrzebowania ze strony konsumentów oraz uczestniczenie w handlu energią elektryczną. Dodatkowo, magazyn energii będzie działał jako rezerwowe źródło zasilania; w przypadku awarii zasilania w sieci dystrybucyjnej, będzie on tworzył mikrosieć wraz z systemem fotowoltaicznym (praca magazynu poza siecią).

Magazyn energii zbudowany jest z jednostki magazynującej energię i dwukierunkowego przekształtnika AC/DC z podłączeniem do sieci średniego napięcia. Jednym z kluczowych elementów konwertera jest transformator separacyjny 15,75/0,39 kV, który integruje system sieciowy i napięcie wyjściowe z konwertera IGBT.

Rozwiązanie:
Transformator separacyjny ET3H 1250KVA 15,75/0,39 kV firmy Elhand. Transformator ten został wybrany ze względu na możliwość elastycznego zaprojektowania i dostosowania przez inżynierów do wymogów budowy przetwornicy dwukierunkowej AC/DC z integracją do SN. Dodatkowo technologia wykonania transformatora pozwala na przesyłanie energii w obu kierunkach, przy szybko zmieniającym się obciążeniu, zachowując przy tym wysoką sprawność energetyczną.

Efekty:
Zastosowanie transformatora Elhand 125KVA umożliwiło realizację założonych celów::

• Zwiększenie udziału OZE – lepsze wykorzystanie energii z odnawialnych źródeł do zasilania odbiorów Klienta.
• Niezależność energetyczna – zwiększenie niezależności energetycznej zakładu Klienta.
• Zwiększona stabilność sieci - dzięki zdolności do szybkiego reagowania na zmiany w zapotrzebowaniu i produkcji energii.
• Zmniejszenie strat energii - optymalizacja przepływu i wykorzystania energii w całej infrastrukturze.

„Z firmą Elhand współpracujemy już prawie 20 lat. Przy tym projekcie Elhand po raz kolejny udowodnił, że jest solidnym dostawcą, na którego możemy liczyć. We wzajemnych relacjach cenimy szybkość obsługi, doskonałe wsparcie techniczne i możliwość dostosowania projektu transformatora do naszych potrzeb. Cieszymy się, że możemy razem tworzyć pionierskie rozwiązania dla Polskiej elektroenergetyki, takie jak magazyny energii.” - Inżynier Projektu | Dział Nowych Technologii | ZPUE

Pobierz PDF

Klient:
Przedsiębiorstwo JMS zajmuje się produkcją, sprzedażą i serwisem systemów automatyki przemysłowej. Firma jest autoryzowanym partnerem Danfoss Drives Poland i oferuje profesjonalny serwis napędów VLT i VACON.

Wyzwanie:
Ciepłownia miejska RADPEC w Radomiu potrzebowała odpornego na awarie systemu rezerwowego dla krytycznej pompy wodnej o mocy 75 kW. Ciągłość pracy pompy jest niezbędna do utrzymania dostaw ciepła do miasta, dlatego konieczne było, aby system był odporny na przerwy w zasilaniu bez wpływu na wydajność.

Rozwiązanie:
ELHAND dostarczył dławiki DC dla obwodu pośredniego pomiędzy przetwornicą DC-DC Danfoss a magazynem energii, wykonanym przez firmę JMS. System zasilania rezerwowego DC zapewnia ciągłą, nieprzerwaną pracę, co ma kluczowe znaczenie dla działania zakładu.

Efekty:
Firma JMS zaprojektowała system sterowania pompą o mocy 75 kW wykorzystujący przetwornice częstotliwości VACON (Danfoss Drives) i dławiki DC firmy Elhand, gwarantujące w ten sposób płynne sterowanie pompą PP1 przy zasilaniu 400VAC. Zapewniając również działanie pompy, przez co najmniej 15 minut, w przypadku zaniku zasilania. System, wyposażony w bezprzerwowy przełącznik z zasilania sieciowego na zasilanie z akumulatora AGM typu VRLA utrzymuje wydajność pompy i ładuje akumulatory podczas normalnej pracy. Żywotność akumulatorów AGM wynosi 10-12 lat.

„Dławik ELHAND ED1X-1mH/92A 750V wyróżnia się precyzyjną inżynierią, zapewniając, że proces konwersji DC-DC działa w pożądanych parametrach, co zagwarantowało nam powodzenie projektu. To doświadczenie i nasza współpraca z firmą ELHAND nie tylko pokazuje zdolność firmy do dostarczania rozwiązań, które spełniają unikalne wymagania systemów napędowych, ale także umacnia reputację ELHAND jako niezawodnego i godnego zaufania partnera.” - Janusz Mamla | JMS Automatyka

Pobierz PDF

Klient:
Geotermia Koło, jest dynamicznie rozwijającą się spółką, która odgrywa kluczową rolę w dostarczaniu zrównoważonej energii dla mieszkańców miasta Koło. Działania Geotermii Koło skupiają się na wykorzystaniu geotermalnych źródeł ciepła w zapewnieniu zrównoważonego i ekologicznego źródła ciepła dla mieszkańców, co stanowi nowoczesne i ekologiczne rozwiązanie w dziedzinie ciepłownictwa.

Wyzwanie:
Potrzeba zapewnienia wydajnego i niezawodnego zasilania dla głębinowej pompy wodnej, która jest kluczowym elementem systemu geotermalnego. Pompa o mocy 420kW, zawieszona na głębokości 350 metrów poniżej poziomu terenu, wymagała stabilnego i mocnego źródła prądu do efektywnego działania.

Rozwiązanie:
Specjalizując się w rozwiązaniach elektroenergetycznych, dostarczyliśmy transformator typu ET3H-610. Ten specjalistyczny transformator został tak zaprojektowany, aby sprostać wysokim wymaganiom instalacji geotermalnej, zapewniając niezawodne i efektywne zasilanie dla głębinowej pompy wodnej.

Efekty:
Zastosowanie transformatora ET3H-610:

• Umożliwiono wydobycie ciepła z głębokiego odwiertu o średnicy 10 cali i głębokości 2980 metrów.
• Przyczyniono się do osiągnięcia mocy ok. 11,5MW z instalacji geotermalnej, co pokrywa około 80% rocznego zapotrzebowania na ciepło dla odbiorców Geotermii w Kole.
• Zmniejszono zależność od kotłów węglowych, redukując emisję dwutlenku węgla o około 75%.
• Wysoka temperatura złoża geotermalnego (około 90°C) umożliwia uzyskiwanie ciepła wyłącznie z geotermii przez znaczną część roku.

„Dzięki współpracy, udało się zrealizować jeden z najbardziej ambitnych projektów geotermalnych w Polsce, demonstrując możliwości wykorzystania odnawialnych źródeł energii w skuteczny i zrównoważony sposób. Ten projekt stanowi wzór dla innych miast i regionów, pokazując, jak nowoczesne technologie mogą przyczyniać się do zmniejszenia śladu węglowego i poprawy jakości życia mieszkańców.” - Przemysław Stasiak | Prezes Geotermia Koło

Pobierz PDF

Klient:
Telford Offshore to międzynarodowy dostawca usług morskich, oferujący efektywne kosztowo rozwiązania w zakresie konstrukcji i zarządzania projektami dla Przemysłu Naftowego i Gazowniczego. Telford Offshore dostosowuje się do potrzeb klientów i działa w najbardziej wymagających środowiskach, zapewniając bezpieczny dostęp do morskich miejsc pracy oraz ich wsparcie.

Wyzwanie:
Napotkaliśmy znaczące wyzwanie z powodu krótkiego czasu realizacji, wynoszącego zaledwie 5 tygodni, szczególnie w trudnym okresie letnim. Naszym zadaniem było zapewnienie terminowej produkcji i dostawy wysokiej jakości, dużego transformatora morskiego, który miałby wspierać potrzeby konwersji mocy jednostki, Telford 25. Transformator odgrywał kluczową rolę w działaniu teleskopowego trapu, ułatwiając bezpieczny transfer pasażerów z jednostki na platformy morskie.

Rozwiązanie:
Wdrożone rozwiązania obejmowały:

• Efektywną komunikację: Wdrożylismy skuteczne kanały komunikacji, aby zapewnić płynny przepływ informacji, umożliwiając niezbędne aktualizacje danych w czasie rzeczywistym.
• Rygorystyczną kontrolę jakości: Eksperci z ELHAND, we współpracy z klientem, utrzymywali ścisłe środki kontroli jakości na każdym etapie produkcji transformatora. To pomogło nam zapewnić, iż finalny produkt spełniał najwyższe standardy branżowe.
• Przyspieszoną wysyłkę: Mając na uwadze kluczową rolę transformatora, dołożyliśmy wszelkich starań, aby przyspieszyć jego wysyłkę, przed przewidywaną datą dostawy. To zapewniło, iż nasz klient mógł przestrzegać harmonogramu projektu i zgodnie z planem ukończyć jednostkę.

Rezultaty:
Realizacja zgodnie z harmonogramem: Transformator ET3SM-630 440//690 dD0 60Hz T45F AL IP23 został dostarczony i zainstalowany na jednostce, Telford 25, zgodnie z planem. Dzięki terminowej dostawie mogliśmy dotrzymać harmonogramu projektu i bez opóźnień uruchomić statek./p>

Pobierz PDF

Klient:
Taurus-Technic Sp. z o.o. -  Krajowy lider w zakresie kompensacji mocy biernej (NN i SN) oraz licencjonowany partner firmy SIEMENS, wiodącej firmy na rynku dystrybucji energii elektrycznej na świecie. Na polskim rynku od 1991r. Taurus-Technic oferuje również najnowsze rozwiązania rozdzielnic NN oraz całą gamę rozdzielnic SN.

Wyzwanie:
Wymagana moc kompensacji 900kVAr z możliwością jej stopniowania (2 x 450kVAr) oraz bardzo ograniczona przestrzeń do montażu w porównaniu do standardowych rozwiązań.

Rozwiązanie:
Unikalne rozwiązanie zaprojektowane specjalnie na potrzeby Partnera, z dwoma niezależnymi dławikami umieszczonymi jeden nad drugim. Dławiki tego typu są zwykle stosowane w farmach wiatrowych do kompensacji mocy biernej wynikającej z przepustowości linii zasilających.

Rezultaty:
Dławik kompensacyjny typu ED3KH-2x450 jest jednym z dwóch podwójnych dławików kompensacyjnych o mocy 900kVAr (2x450kVAr) i napięciu znamionowym 15,75kV. Dławiki serii ED3KH-2x posiadają wspólne jarzmo, które zmniejsza ilość materiałów użytych do ich budowy (w porównaniu do dwóch oddzielnych, niezależnych dławików), dając korzyści ekonomiczne i maksymalnie wykorzystując dostępną przestrzeń.

Pobierz PDF (EN)

Klient:
Praxis Automation Technology B.V. opracowuje i produkuje automatykę okrętową oraz elektryczne systemy napędowe dla wszystkich typów statków. Wraz ze wszystkimi zastosowanymi produktami automatyki i elektrycznych systemów napędowych opracowanymi i wyprodukowanymi we własnym zakresie, Praxis oferuje unikalny pakiet, który wymaga niewielkiej lub żadnej pracy związanej z integracją systemu. Takie podejście jest unikalne na rynku i zapewnia niezrównaną efektywność kosztową i bezpieczeństwo.

Wyzwanie:
Praxis jest liderem w dostarczaniu systemów elektrycznych do szybkich jachtów motorowych. Trendem na rynku jest minimalizacja wagi i wymiarów całego wyposażenia statku. To zmusza producentów do poszukiwania najbardziej zoptymalizowanych rozwiązań. Produkty muszą być małe i lekkie, zachowując przy tym najwyższą wydajność i wysoką niezawodność.

Rozwiązanie:
Elhand zaproponował indywidualną, kompaktową konstrukcję filtra LC i transformatora we wspólnej obudowie. Aby zmniejszyć wagę, zarówno uzwojenia, jak i obudowę wykonano z aluminium. Drugim celem było zminimalizowanie zajmowanego miejsca, co osiągnięto dzięki wdrożeniu systemu chłodzenia wodą. Klient otrzymał dedykowany produkt, który można łatwo zintegrować z instalacją elektryczną jachtu.

Rezultaty:
ZESTAW WYJŚCIOWY PRZETWORNIKA SIECIOWEGO to gotowe rozwiązanie, które umożliwia podłączenie przekształtnika sieciowego do sieci energetycznej statku. Napięcie wyjściowe przetwornicy częstotliwości jest przekształcane z PWM na przebieg sinusoidalny dzięki filtrowi sinusoidalnemu LC. Następnie transformator eliminuje napięcie wspólne i dostosowuje jego wartość do wymagań klienta. Przetwornica sieciowa wraz z komponentami Elhand tworzy sinusoidalne, galwanicznie izolowane i stabilne napięcie zasilające.

Pobierz PDF (EN)

Klient:
LOTOS Petrobaltic, jedyne polskie przedsiębiorstwo górnicze zajmujące się poszukiwaniem i eksploatacją złóż ropy i gazu na polskim szelfie Morza Bałtyckiego oraz kompleksową obsługą logistyczną offshore, obsługą badań morza oraz zarządzaniem flotą.

Wyzwanie:

• Projekty transformatorów w różnym stopniu ochrony IP spełniające wysokie standardy bezpieczeństwa panujące na platformach wiertniczych, pracujących w trudnych warunkach środowiskowych.
• Przejście prób wymaganych przez morskie towarzystwo klasyfikacyjne PRS.
• Oprócz spełnienia nietypowych warunków elektrycznych, inwestor oczekiwał optymalizacji strat cieplnych oraz wykorzystania i dopasowania konstrukcji do dostępnych na platformie przestrzeni.
• Zróżnicowany sposób transportu i wysoce skomplikowany sposób montażu w niewielkich pomieszczeniach.

Rozwiązanie:
Stworzenie indywidualnych i prototypowych projektów. Wysokich i szczupłych, niskich i szerokich transformatorów, bezawaryjnie pracujących w trudnych środowiskowo warunkach. Zaplanowanie i realizacja całego procesu logistycznego pozwalającego na sprawną i bezpieczną dostawę oraz montaż transformatorów w wymagającej przestrzeni na modernizowanej platformie wydobywczej.

Rezultaty:
Na przestrzeni ostatnich 2 lat w związku z modernizacją platformy Lotos Petrobaltic wyprodukowaliśmy bogatą, a zarazem zróżnicowaną serię transformatorów średniego i niskiego napięcia o mocach od 125 kVA do 1600 kVA.

Pobierz PDF (EN)

Klient:
ENIKA Sp. z o. o. od 1992 roku projektuje, produkuje i serwisuje urządzenia energoelektroniczne do taboru kolejowego, tramwajowego, trolejbusowego, autobusów elektrycznych oraz do przemysłu.

Wyzwanie:
Branża kolejowa stawia przed producentami komponentów elektromagnetycznych liczne wyzwania. To nie tylko praca w ciężki warunkach (o wysokim stopniu zabrudzenia, we wzmożonej wilgotności i kondensacji, w ciągłym narażeniu mechanicznym, z silnymi prądami (podstacje)), często znaczenie ma także rozmiar i kompaktowość danego rozwiązania.
Firma Enika, której podstawowym celem jest oferowanie niezawodnych, niedrogich w eksploatacji i nowoczesnych produktów dostosowanych do potrzeb klientów, potrzebuje produktów indywidualnych, „szytych na miarę”, ale również partnera, który rozumie i spełnia cele strategiczne firmy.

Rozwiązanie:

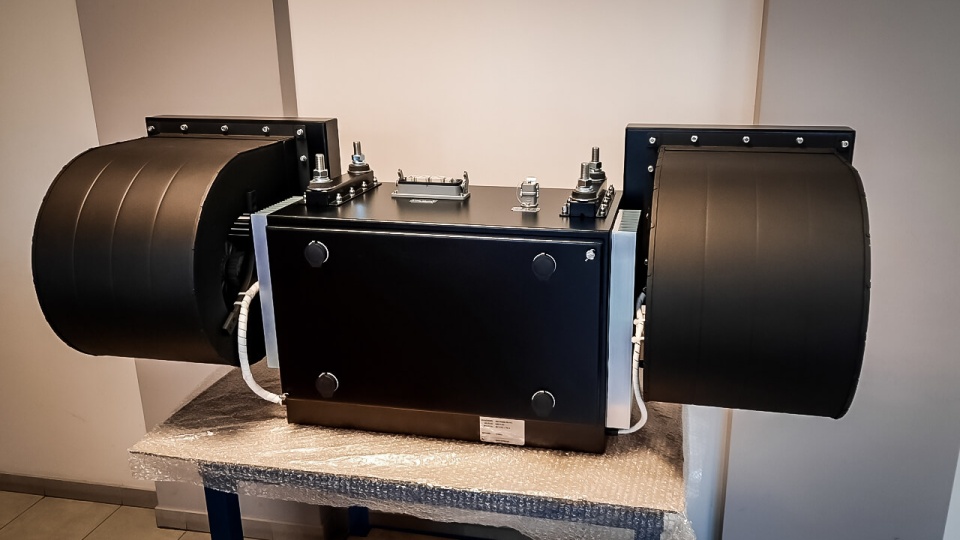

Transformatory i dławiki produkcji ELHAND Transformatory przeznaczone do pracy w obwodach średnich częstotliwości przetwornic kolejowych na tle standardowych rozwiązań odznaczają się mniejszymi gabarytami, dzięki czemu finalna aplikacja z ich zastosowaniem może stać się bardziej kompaktowa.

Rezultat:
Długoletnia współpraca w zakresie dostaw elementów magnetycznych: transformatory i dławiki.

Referencje:
"Urządzenia produkowane przez firmę Elhand Transformatory Sp. z o.o. znajdują zastosowania w produkowanych przez nas urządzeniach energoelektronicznych dla taboru kolejowego, trolejbusowego, autobusów elektrycznych oraz przemysłu.
Zastosowane przez nas urządzenia produkcji Elhand Transformatory pracują bezawaryjnie i nie stwarzają żadnych problemów eksploatacyjnych.
Dostarczane przez firmę Elhand Transformatory i dławiki wykonane są z najwyższą starannością.”
Bartosz Szyller
Wiceprezes Zarządu, Enika Sp. z o.o.

Pobierz PDF (EN)
