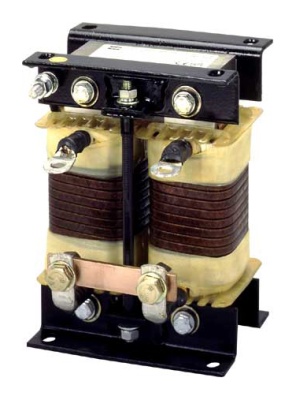

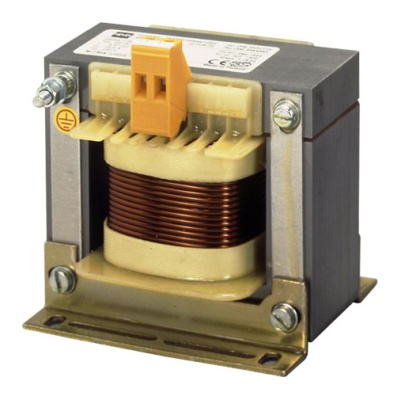

Jednofazowy Dławik Sieciowy ED1N

Dławiki sieciowe ED1N stosuje się w jednofazowych układach zasilających najczęściej do ochrony tyrystorów i tranzystorów mocy przed gwałtownym wzrostem prądu przewodzenia. Ponadto dławiki sieciowe ograniczają przepięcia komutacyjne w obwodzie oraz amplitudę impulsów prądu wstecznego przy wyłączaniu tyrystorów. Dławiki sieciowe pełnią jednocześnie rolę zabezpieczenia sieci zasilającej przed propagacją wyższych harmonicznych.

Zakres możliwych wykonań ograniczony jest przez poniższe równanie:

0,05 < 2π f x L x I2 x 10-6 < 100
gdzie: f - [Hz], L - [mH], I - [A]

Pobierz kartę katalogową

Produkt dla:

Informacje szczegółowe:

Wykonanie Dławiki wykonane zgodnie z wymaganiami norm:
EN/IEC 61558-2-20, EN/IEC 60076-6
Klasa izolacji

F(155oC) - standardowo

Klasa klimatyczna/środowiskowa

C1/E0 - wykonanie lądowe; C2/E1 - wykonanie morskie i górnicze

Temperatura otoczenia 40oC - wykonanie lądowe; 45oC - wykonanie morskie i górnicze
Stopień ochrony IP 00
Częstotliwość 50 Hz
Napięcia pracy do 750 V
Zaciski prądowe zaciski śrubowe lub końcówki kablowe
Mocowanie przy pomocy kątowników mocujących



Szkic techniczny


Wykonanie A El z zaciskami śrubowymi
Wykonanie A El z zaciskami śrubowymi
Wykonanie B El z końcówkami kablowymi
Wykonanie B El z końcówkami kablowymi
Wykonanie C
Wykonanie C
Wykonanie D
Wykonanie D

Tabela wymiarów


Parametry techniczne dławików sieciowych jednofazowych do uzgodnienia przy zamówieniu.

Obudowa leżąca IP 23 dla urządzeń jednofazowych

leżąca IP 23

Obudowa stojąca IP 23 dla urządzeń jednofazowych

stojąca IP 23

Obudowa naścienna IP 23 dla urządzeń jednofazowych

naścienna IP 23

Obudowa stojąca IP 44 dla urządzeń jednofazowych

stojąca IP 44

Obudowa stojąca IP 54 dla urządzeń jednofazowych

stojąca IP 54
