Elektronagrzew betonu

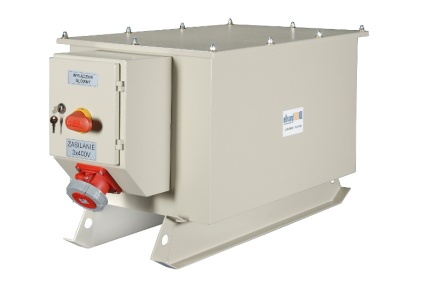

Stosowanie elektronagrzewu przy robotach żelbetowych daje możliwość przyspieszenia wiązania betonu jak również wykonywania tego typu prac przy temperaturach poniżej zera. Szafa sterownicza umożliwia zasilanie jednego lub dwóch transformatorów jednocześnie, które z kolei zasilają grzałki umieszczone w elementach żelbetowych. Transformatory umieszczone są w obudowach o stopniu ochrony IP44 wyposażonych w płozy, przystosowane do przenoszenia za pomocą dźwigu. Szafa sterownicza o stopniu ochrony IP65, umozliwia sterowanie temperaturą oraz czasem nagrzewu betonu.

Pobierz kartę katalogową

Produkt dla:

Informacje szczegółowe:

Opis Dwa trójfazowe transformatory oddzielające specjalnego przeznaczenia wykonane zgodnie z wymaganiami normy EN/IEC 60726 oraz szafa sterownicza z kompletem przewodów
Klasa izolacji  H(180ºC) - standardowo
Temperatura otoczenia  10oC
Klasa klimatyczna / środowiskowa  C1/E0 - wykonanie lądowe
Klasa ochronności  I
Częstotliwość  50 HZ
Rodzaj pracy  ciągła
Napięcia pierwotne  3 x 400 V
Napięcia wtórne  3 x 42 V
Przewody zasilające:  do uzgodnienia z klientem (przewody są elementem zestawu)
Ilość grzałek na transformator  12 (grzałki nie są elementem zestawu)

Szkic techniczny






Tabela wymiarów


Parametry techniczne zestawu do elektronagrzewu betonu EB3-2x30*

Urządzenie

Moc
[kVA]

L
[mm]

B
[mm]
H
[mm]
Ilość Masa
[kg]
IP
Transformator 30 1007 550 598 2 250 44
Szafa sterownicza - 600 200 1200 1 50 65

  *) - tabelę przygotowano w oparciu o dokumentację transformatorów o przekładni 400//42 pracujących w warunkach
normalnych w temperaturze otoczenia nie przekracaajacej +10oC. Dla innych warunków i danych wartości te mogą ulec zmianie
 Uwagi:
Producent zastrzega sobie prawo wprowadzania zmian wynikających z ciągłego rozwoju oferowanych wyrobów.
Możliwe jest wykonanie transformatora w innej wersji i o innej mocy niż podano w tabeli po wcześniejszym uzgodnieniu.
